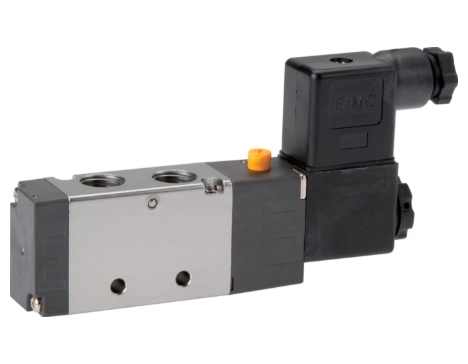

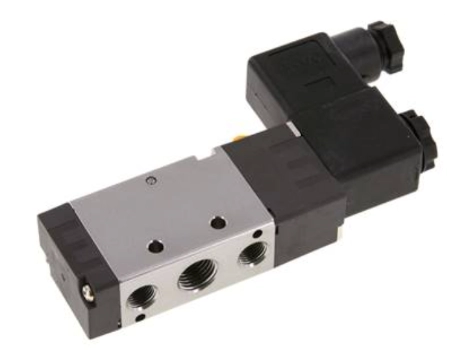

Electrovalva pneumatica 5/2 cai - RV52

Descriere Produs

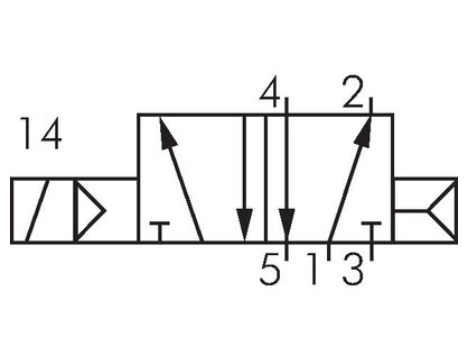

Electrovalva pneumatica RV52 este o supapa de control directional cu 5 porturi si 2 cai. Functia principala a acestei electrovalve este de a controla miscarea unui actuator pneumatic cum ar fi un cilindru pneumatic cu dubla actiune. Cand electrovalva nu este actionata, aerul trece prin portul 1 catre portul de lucru 2 determinand miscarea de iesire a pistonului, aerul din partea opusa a cilindrului pneumatic iesind prin portul 4 catre portul 5. Cand este actionata, aerul comprimat trece din portul 1 catre portul 4 producand miscarea de revenire a pistonului, aerul din partea opusa a cilindrului pneumatic trecand prin portul 2 catre exhaustare, portul 3.

Semnalul electric pentru controlul supapei poate fi furnizat de o varietate de surse, cum ar fi un buton, un limitator de cursa sau un controler logic programabil (PLC).

Materiale: corp: aluminiu, garnituri: NBR, pilot: poliamida
Interval de temperatura: -5 pana la +60 °C
Presiunea de lucru: 1,5 - 8 bar
Durata de viata: min. 40 de milioane de cicluri de comutare
Media: aer comprimat filtrat cu ulei sau fara
Tensiuni de control: 12 V DC, 24 V DC, 230 V AC, 24 V AC
Toleranta de tensiune: ± 10 %
Timp de comutare (la 5 bar): < 50 ms
Clasa de protectie: IP 65

Atunci cand alegeti o electrovalva pneumatica 5/2, este important sa luati in considerare debitul de aer, caderea de presiune si timpul de raspuns. Toate informatiile le gasiti selectand oricare dintre modele.

Pentru a gasi cu usurinta produsul potrivit, este necesar sa cunoasteti semnificatia numelor modelelor (pe care le veti gasi in lista "Alege model"). Astfel primele 2 litere reprezinta modelul standard, la urmatorul segment, primele 2 cifre reprezinta tipul de functionare al electrovalvei (5/2 - 5 porturi, 2 cai) iar ultimul numar al acestui segment arata numarul de bobine (1 - o bobina, 2 - 2 bobine). Urmatorul segment se refera la dimensiunea porturilor (06 - G1/8, 08 - G1/4, 15 - G1/2) iar ultimul segment se refera la tensiunea de alimentare (12V, 24V, 230V). Semnul = de la sfarsit simbolizeaza curentul continu DC iar lipsa lui semnifica curentul alternativ AC.

Exemplu: RV 5211-06-24V=

RV - denumire standard model

52 - tipul electrovalvei. In acest caz 5/2 (5 porturi, 2 cai)

11 - electrovalva cu o singura bobina, 12 - electrovalva de puls cu 2 bobine

06 - port G1/8, 08 - port G1/4, 15 - port G1/2

24V - tensiunea

= - in curent continu (DC)

O electrovalva cu 2 bobine mai este denumita si electrovalva cu impuls deoarece permite deschiderea si inchiderea rapida a circuitului, generand un flux de aer rapid, pulsat, atunci cand este actionata. Aceste supape sunt utilizate pentru a actiona cilindri pneumatici sau alte dispozitive pneumatice intr-o maniera rapida, intermitenta sau repetitiva, in operatiuni de preluare si plasare, manipulare a materialelor sau asamblare automata.
