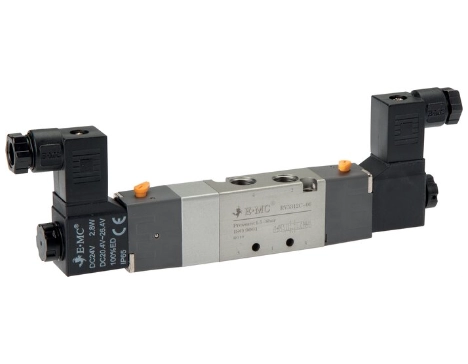

Electrovalva pneumatica 5/3 cai - RV53

Descriere Produs

Electrovalva pneumatica RV53 este un distribuitor pneumatic cu 2 bobine, si se deosebeste de RV52 prin existenta celui de al treilea sertar, avand centrul inchis, ventilat sau deschis.

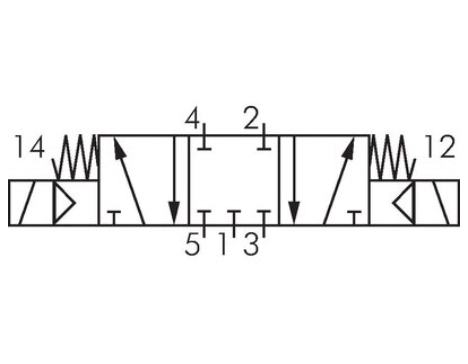

CENTRUL INCHIS: In cazul controlului miscarii unui cilindru pneumatic, cand electrovalva nu este actionata, accesul aerului este blocat complet, ceea ce permite blocarea pistonului in pozitii intermediare rezultand un control mai bun al miscarii. In cazul electrovalvelor cu 2 cai, pistonul cilindrului pneumatic poate fi oprit doar la capat de cursa. Cand electrovalva RV53 este actionata, conform sertarului 3, aerul comprimat trece din portul 1 catre portul 2 producand miscarea de iesire a pistonului, aerul din partea opusa a cilindrului pneumatic trecand de la portul 4 catre portul 5. La intreruperea alimentarii bobinei, sertarele revin in pozitia initiala prin intermediul unui arc, oprind alimentarea cu aer a pistonului, acesta oprindu-se instantaneu. Alimentand bobina opusa, conform sertarului 1, aerul comprimat trece de la portul 1 catre portul 4 producand miscarea de revenire a pistonului, aerul din partea opusa a cilindrului pneumatic trecand prin portul 2 catre exhaustare, portul 3.

CENTRUL VENTILAT: Pistonul cilindrului pneumatic se afla sub presiune doar in momentul actionarii electrovalvei. Utilizarea acestor electrovalve poate fi benefica in aplicațiile cu un control rapid asupra miscarii, cum ar fi sistemele de prindere sau de ejectare. Cand supapa este in pozitie centrala, aerul este evacuat rapid, permitand eliberarea rapida a sarcinii.

CENTRU DESCHIS: Se foloseste cu preferinta pentru mentinerea tijei pistonului sub presiune pentru a permite evacuarea treptata a aerului din actuator permitand astfel o miscare mai lina si mai controlata, reducand totodata riscul de deteriorare a actuatorului sau a sistemului la care este conectat. Utilizarea acestui tip de electrovalva poate necesita componente suplimentare, cum ar fi regulatoare de presiune sau drosele, pentru a atinge nivelul dorit de control.

Materiale: corp: aluminiu, garnituri: NBR, pilot: poliamida
Interval de temperatura: -5 pana la +60 °C
Presiunea de lucru: 1,5 - 8 bar
Durata de viata: min. 40 de milioane de cicluri de comutare
Media: aer comprimat filtrat cu ulei sau fara
Tensiuni de control: 12 V DC, 24 V DC, 230 V AC, 24 V AC
Toleranta de tensiune: ± 10 %
Timp de comutare (la 5 bar): < 50 ms
Clasa de protectie: IP 65

Atunci cand alegeti o electrovalva pneumatica 5/3, este important sa luati in considerare debitul de aer, caderea de presiune si timpul de raspuns. Toate informatiile le gasiti selectand oricare dintre modele.

Pentru a gasi cu usurinta produsul potrivit, este necesar sa cunoasteti semnificatia numelor modelelor (pe care le veti gasi in lista "Alege model"). Astfel primele 2 litere reprezinta modelul standard, la urmatorul segment, primele 2 cifre reprezinta tipul de functionare al electrovalvei (5/3 - 5 porturi, 3 cai) iar ultimul numar al acestui segment arata numarul de bobine (2 - 2 bobine). Urmatorul segment se refera la dimensiunea porturilor (06 - G1/8, 08 - G1/4, 15 - G1/2) iar ultimul segment se refera la tensiunea de alimentare (12V, 24V, 230V). Semnul = de la sfarsit simbolizeaza curentul continu DC iar lipsa lui semnifica curentul alternativ AC.

Exemplu: RV 5322-08C-24V=

RV - denumire standard model

53 - tipul electrovalvei. In acest caz 5/3 (5 porturi, 3 cai)

22 - electrovalva cu 2 bobine

C - pozitie centrala inchisa

06 - port G1/8, 08 - port G1/4, 15 - port G1/2

24V - tensiunea

= - in curent continu (DC)
