Cilindrii pneumatici cu simpla si dubla actiune. Cum functioneaza si ce tehnologii de viitor sunt in pole-position pentru a-i inlocui?

Cilindrii pneumatici reprezinta scheletul miscarii liniare in industria moderna, fiind componentele care transforma energia aerului comprimat in lucru mecanic util. In fabricile de ambalare, pe liniile de asamblare auto si in echipamentele de procesare alimentara, aceste dispozitive executa zilnic nenumarate miscari repetitive cu o fiabilitate impresionanta. Intelegerea modului lor de functionare, precum si a transformarilor tehnologice care le redefinesc rolul, este esentiala pentru orice specialist sau pasionat de automatizari industriale.

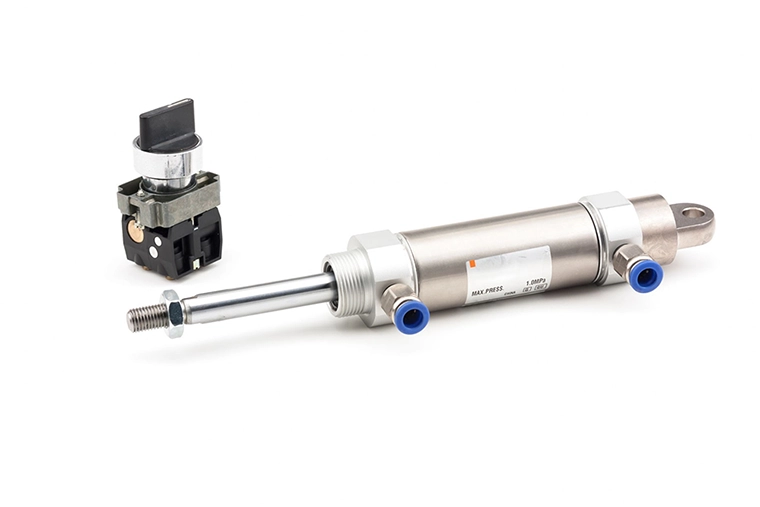

 Cilindru pneumatic industrial cu racorduri de aer. Sursa: iPotfotothailand / Getty Images

Principiul fundamental de functionare al cilindrilor pneumatici

Principiul fundamental de functionare al cilindrilor pneumaticiLa baza oricarui cilindru pneumatic sta un principiu fizic simplu: convertirea energiei potentiale a aerului comprimat in energie cinetica liniara. Sistemul utilizeaza diferenta de presiune dintre aerul introdus din reteaua comprimata si presiunea atmosferica din mediu. Un cilindru pneumatic standard este format dintr-o camasa cilindrica etansa, un piston interior care imparte incinta in camere separate si o tija metalica atasata pistonului, care transmite forta catre exterior.

Cand aerul comprimat patrunde in interior prin portul de alimentare, presiunea exercitata asupra suprafetei pistonului genereaza o forta direct proportionala cu aria acestuia. Aceasta forta invinge frecarea interna si rezistenta sarcinii externe, impingand tija spre exterior. Evacuarea aerului din camera opusa permite miscarea fluenta a ansamblului mobil.

Aerul comprimat este un mediu flexibil si curat, oferind o functionare rapida si curata, ideala pentru medii in care contaminarea cu lichide hidraulice trebuie evitata complet. Variatiile de viteza pot fi controlate prin ajustarea debitului de aer la intrare sau iesire, insa comprimabilitatea aerului limiteaza precizia opririi la pozitii intermediare fara elemente suplimentare de blocare.

Arhitecturile constructive: Simpla actiune versus dubla actiune

In aplicatiile industriale, cilindrii pneumatici se impart in doua mari categorii, diferentiate prin modul in care gestioneaza cursele de avans si revenire: cilindri cu simpla actiune si cilindri cu dubla actiune.

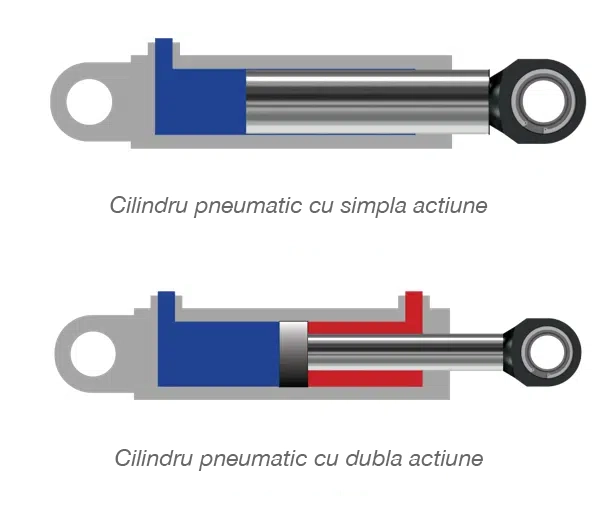

Categorii de cilindri pneumatici in functie de arhitectura si mod de functionare

Cilindrii cu simpla actiune dispun de un singur port pentru admisia aerului comprimat. Acestia utilizeaza presiunea pneumatica pentru a deplasa pistonul intr-o singura directie, de obicei cursa de avans. Revenirea tijei in pozitia initiala de repaus se realizeaza mecanic, prin intermediul unui arc elicoidal intern sau prin actiunea unei forte externe, cum ar fi gravitatia ori greutatea sarcinii manipulate.

Aceasta arhitectura ofera avantajul unui consum redus de aer comprimat, deoarece energia este consumata doar pe jumatate din ciclul de lucru. De asemenea, in caz de pana de curent sau de pierdere a presiunii, arcul intern readuce automat pistonul intr-o pozitie sigura de avarie. Totusi, cilindrii cu simpla actiune au dezavantajul ca forta dezvoltata la avans este partial diminuata de rezistenta arcului, iar cursa utila este limitata de spatiul ocupat de acesta in interiorul camasii.

Cilindrii cu dubla actiune elimina complet aceasta restrictie prin utilizarea a doua porturi distincte de alimentare, cate unul la fiecare capat al camasii. Aerul comprimat este introdus alternativ intr-una din camere, in timp ce camera opusa este conectata la atmosfera pentru evacuare. Acest mecanism permite exercitarea unei forte active atat la cursa de extindere, cat si la cea de retragere.

Arhitectura cu dubla actiune este net superioara in aplicatii care necesita curse lungi, viteze mari de lucru si forta constanta pe ambele directii de miscare. Un detaliu tehnic important consta in faptul ca forta dezvoltata la retragere este usor mai mica decat cea la avans, deoarece tija pistonului reduce suprafata utila asupra careia poate actiona presiunea aerului in camera frontala. Desi consuma o cantitate dubla de aer comprimat fata de varianta cu actiune simpla, cilindrii cu dubla actiune domina covarsitor piata automatizarilor industriale datorita versatilitatii lor.

Importanta critica a cilindrilor pneumatici in automatizari

Revolutia industriala moderna depinde in mare masura de miscarea rapida, repetitiva si ieftina. Cilindrii pneumatici au devenit pilonii automatizarilor datorita catorva atuuri fundamentale pe care le ofera proceselor de productie:

• Densitate mare de putere la costuri reduse: Un cilindru pneumatic poate dezvolta forte considerabile raportat la dimensiunile sale fizice mici, fara a necesita motoare grele la punctul de actionare.

• Simplitate si robustete: Numarul redus de piese in miscare asigura o rata foarte scazuta de defectare si rezistenta ridicata in medii de lucru ce prezinta conditii dificile, cum ar fi: praf, umiditate sau vibratii intense.

• Siguranta intrinseca: Neutilizand curent electric direct la locul actionarii, cilindrii pneumatici sunt foarte adecvati pentru utilizarea in medii cu pericol de explozie (ATEX), cum ar fi rafinariile sau fabricile de vopsele.

• Viteza mare de raspuns: Aerul comprimat permite timpi de actionare de ordinul milisecundelor, ideali pentru sortare rapida, etichetare si ambalare.

Fara cilindrii pneumatici, fabricile moderne ar fi fost fortate sa foloseasca sisteme mecano-electrice complexe, scumpe si greu de intretinut pentru sarcini simple de tip push-pull.

Viitorul miscarii liniare: Cand si cu ce vor fi inlocuiti cilindrii pneumatici?

Desi au dominat industria timp de peste un secol, cilindrii pneumatici se confrunta cu presiuni tot mai mari legate de eficienta energetica si amprenta de carbon. Generarea aerului comprimat este unul dintre cele mai ineficiente procese din industrie, aproximativ 85-90% din energia electrica consumata de un compresor pierzandu-se sub forma de caldura si scapari de presiune in retea.

In acest context, tehnologia actuatoarelor electromecanice liniare (servomotoare si motoare pas-cu-pas cu surub, cu bile sau curea) se contureaza ca principala alternativa care va redefini automatizarile.

Orizontul de timp preconizat pentru o tranzitie masiva este situat in intervalul 2030–2040. Aceasta schimbare nu se va produce peste noapte printr-o inlocuire totala, ci printr-un proces treptat de migrare, orientat de prioritatile operationale:

1. Actuatoarele electrice liniare: Ofera un randament energetic de peste 80-90%, consumand energie doar in timpul miscarii. Ele permit un control absolut asupra pozitiei, vitezei si acceleratiei, facand posibile oprirea in orice punct al cursei si modificarea parametrilor din software fara ajustari mecanice.

2. Muschii artificiali pneumatici si materialele inteligente: Pentru aplicatiile de robotica flexibila, se dezvolta structuri contractile bazate pe polimeri electroactivi sau aliaje cu memoria formei, care imita miscarea organica si ofera un raport forta-greutate exceptional.

Motivele principale pentru care industriile incep sa renunte la pneumatica traditionala includ costurile uriase pe termen lung ale energiei electrice necesare compresoarelor, lipsa de precizie a aerului comprimat in sarcinile de pozitionare complexa si zgomotul generat de evacuarea aerului.

Totusi, cilindrii pneumatici vor continua sa supravietuiasca in nise unde simplitatea lor imbatabila, rezistenta la spalare chimica agresiva si pretul initial de achizitie scazut raman factori decisivi. Tranzitia catre tehnologiile electrice reprezinta insa pasul firesc catre o industrie mai verde, mai precisa si complet digitalizata.
Sistemele bazate pe levitatie magnetica (Maglev) reprezinta varianta „ultra-premium” a actionarilor liniare moderne, trecand dincolo de actuatoarele electromecanice standard cu surub sau curea. Daca cilindrii pneumatici folosesc presiunea aerului, iar actuatoarele electrice clasice folosesc contactul mecanic al lagarelor si suruburilor, sistemele cu levitatie magnetica functioneaza in intregime fara contact mecanic.
In loc sa extinda o tija impinsa de un piston, aceste sisteme suspenda dinamic un carucior sau un mover mecanic intr-un camp magnetic controlat, deplasandu-l pe axa liniara direct prin forte electromagnetice.

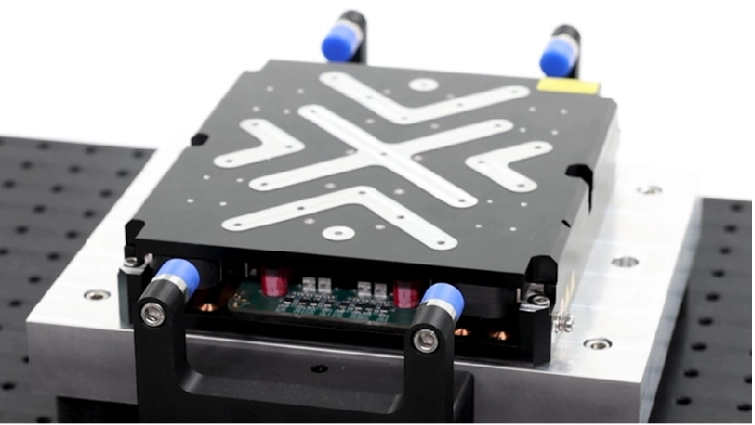

Mover industrial cu levitatie magnetica fara contact mecanic

Cum functioneaza ca inlocuitoare pentru cilindrii pneumatici

In loc de cilindrul si tija traditionale, un actuator cu levitatie magnetica foloseste statoare formate din bobine electromagnetice active si movere echipate cu magneti permanenti puternici.

In cazul actuatoarelor cu levitatie magnetica, absenta pieselor in contact elimina complet uzura mecanica. De asemenea, nu exista garnituri de etansare care sa se deterioreze (ca la pneumatica) si nici necesitatea lubrifierii. Un alt avantaj fata de cilindrii pneumatici este absenta particulelor rezultate in timpul functionarii. Cilindrii pneumatici elimina aer si particule de ulei prin evacuare, fiind problematici in camere curate (cleanrooms), in timp ce sistemele maglev nu produc particule, fiind ideale pentru fabricarea microcipurilor, industria farmaceutica si biotehnologie.

Din punct de vedere al preciziei, sistemele maglev ofera un avantaj semnificativ. In timp ce presiunea aerului ofera (in cazul cilindrilor pneumatici) o pozitionare aproximativa (oprire doar la capete de cursa fara opritori mecanici), maglev permite pozitionarea precisa la nivel de microni sau nanometri, cu acceleratii uriase (peste 10G–20G).

De asemenea, sistemele maglev se dovedesc a fi net superioare cilindrilor pneumatici prin gradul marit de libertate de miscare. In timp ce un cilindru efectueaza o miscare liniara de avans-retragere, un mover maglev poate fi inclinat, rotit usor sau ridicat/coborat pe inaltime. Se obtin astfel 6 grade de libertate (6 DOF) implementabile direct in software-ul de control.

De ce nu au inlocuit deja cilindrii pneumatici peste tot?

Desi tehnologic sunt net superioare, sistemele pe levitatie magnetica au cateva provocari majore ce tin in principal de complexitatea acestor sisteme, dar si de costurile initiale foarte mari. Iata principalele puncte de comparatie a celor doua tehnologii:

Solutii comerciale existente

Sistemele maglev industriale nu arata neaparat ca un cilindru clasic, ci iau forma unor sisteme de transport planar sau actionari liniare integrate.

Exemple notorii din industrie sunt sistemele Beckhoff XPlanar sau B&R ACOPOS6D, unde movere individuale leviteaza liber deasupra unei placi de statoare, inlocuind complet liniile traditionale formate din pistonase pneumatice si benzi transportoare.

Sistemele cu levitatie magnetica sunt vazute ca inlocuitorul definitiv pentru pneumatica de inalta performanta pe orizontul 2035+, dar vor coexista cu actuatoarele liniare electrice simple, rezervandu-si rolul in industriile unde viteza, lipsa contaminarii si flexibilitatea software sunt primordiale.

Alternative tehnice de viitor aflate deja in pole-position

Inlocuirea gradata a cilindrilor pneumatici (cu simpla si dubla actiune) este un obiectiv major in automatizarile industriale, din cauza eficientei energetice scazute a aerului comprimat. In afara de levitatia magnetica (care, cel putin la acest moment, este scumpa si nisata pe camere curate/sterile), exista cateva tehnologii concrete care au depasit faza teoretica, beneficiaza de finantari industriale substantiale si functioneaza deja ca prototipuri avansate sau produse comerciale.

1. Actuatoarele electrice integrate liniar (Tubular Linear Motors)

Aceasta este principala tehnologie cu sanse imediate si reale de a inlocui cilindrii pneumatici la scara larga.

Principiul de functionare al actuatoarelor electrice liniare implica integrarea in tija din otel inoxidabil a unor magneti permanenti, in timp ce corpul actuatorului contine bobine electromagnetice care propulseaza tija direct, fara ajutorul mecanic al altor piese cum ar fi curele sau suruburi cu bile. Eficienta energetica a acestor sisteme este raportata a fi de peste 80% (fata de aproximativ10-15% la sistemele pneumatice). Alte aspecte avantajoase ar fi controlul programabil pe tot parcursul cursei si posibilitatea de a dezvolta viteze de lucru de pana la 6,5 m/s.

LinMot sau Iris Dynamics (gama ORCA) sunt doi producatori care au creat actuatoare electrice avand un profil fizic identic cu cilindrii pneumatici standard ISO.
Aceasta nisa este deja foarte atractiva pentru investitori si se observa o extindere a productiei de serie.

2. Actuatoare bazate pe aliaje cu memoria formei (SMA - Shape Memory Alloys)

Aliajele de tip Nitinol (Nichel-Titan) isi schimba structura cristalina si isi reduc lungimea atunci cand sunt incalzite electric, generand o forta liniara uriasa raportata la greutatea lor. Curentul electric trece prin fire sau tuburi de Nitinol, facandu-le sa se contracte (simuland o cursa de simpla actiune). Un arc sau o a doua cale SMA asigura revenirea (dubla actiune).

S-au realizat multe investitii si in dezvoltarea acestei alternative, dintre care amintim proiectele finantate de NASA, dar si investitiile unor companii comerciale precum Kinitics Automation (gama Kinitics Bundled Wire Linear Actuators) si Memetis.

Actuatoarele SMA ofera forte impresionante dezvoltate la gabarite foarte mici. Desi mai au si alte atuuri forte cum ar fi eliminarea completa a motoarelor, a zgomotului de functionare si a pieselor uzabile, una dintre marile provocari ramase pentru a fi rezolvata este gasirea unei solutii pentru asigurarea unei raciri rapide pentru ciclurile cu frecventa ridicata. In aceasta directie, se lucreaza intens la dezvoltarea unor sisteme active de disipare termica.

3. Actuatoare piezoceramice de mare cursa (Piezoelectric Motors / Inchworm)

Cilindrii piezoceramici clasici au o cursa de cativa micrometri, insa noile arhitecturi rezolva aceasta limitare pentru a concura direct cu pneumatica in aplicatii miniaturale de inalta precizie.

Mecanismele de tip „inchworm” (pas cu pas) sau Rezonanta ultrasonica directa se bazeaza ca principiu de functionare pe extinderea microscopica la frecvente ultrasunete a elementelor piezo. Astfel, este imping o tija centrala pe care o antreneaza intr-o miscare liniara continua. Avantajele de top oferite sunt auto-blocarea fara consum de energie in pozitie statica, rezolutia nanometrica, si forta de mentinere uriasa.

4. Muschi artificiali electrostatici (HASEL / Electroactive Polymers)

Tehnologia HASEL (Hydraulically Amplified Self-healing Electrostatic) este puntea dintre actuatoarele moi de tip robotizat si forta cilindrilor traditionali.

HASEL se bazeaza pe urmatorul principiu de functionare: se asigura existenta unui set de pungi din polimeri flexibili umplute cu un lichid dielectric. La aplicarea unui camp electric de inalta tensiune, peretii pungilor se atrag electrostatic intre ei, strangand lichidul si determinand extinderea sau contractia pungii pe o directie liniara. Astfel se obtine o miscare extrem de fluida si o functionare silentioasa. Sistemul are o greutate redusa si rezistenta mare la impact.

Pioneri in aceasta directie tehnologica sunt cei de la Artimus Robotics (care este un „spin-off” al Universitatii Colorado Boulder), puternic sustinuti din punct de vedere financiar de National Science Foundation (NSF), dar si din surse de capital de tip „venture” (capital de risc - fonduri sau investitii in afaceri inovatoare cu potential mare de crestere, dar si cu risc ridicat).

.......

Structura politica si economica actuala la nivel planetar este una mai complexa decat oricand. Desi viziunea publica de suprafata este inca modelata in directia unei paradigme mai degraba unipolare sau bipolare, este tot mai evident faptul ca ne aflam in plin proces de transformare catre o lume multipolara, pe marginea unei adevarate explozii cambriene in ceea ce priveste stiinta si tehnologia. Parte integranta din acest peisaj este si domeniul vast si hiper-utilizat al automatizarilor industriale. Desi performantele actuale nu erau decat un vis ambitios acum un secol, lucrurile nu au cum sa stagneze. Mereu se cauta modalitati de optimizare si eficientizare a tehnologiilor actuale.

Pornind de la chiar miezul miscarii liniare industriale (cilindri pneumatici) am urmarit sa realizam o privire succinta, dar pertinenta si sintetica, asupra a ce ne poate rezerva viitorul in acest domeniu. Noile tehnologii sunt realmente fascinante si adoptarea lor la scara larga este doar o chestiune de timp. De la sistemele cu levitatie magnetica si pana la actuatoarele electrice liniare sau la muschii artificiali electrostatici (HASEL), toate aceste tehnologii noi isi preiau cu tot mai mult curaj locul in peisajul industrial.

Totusi, transformarea este un proces complex si cert este ca nu se va concretiza printr-un singur inlocuitor universal, ci prin mai multe nise care impreuna vor redesena peisajul industrial. Spre exemplu, motoarele liniare tubulare domina tranzitia pe liniile de asamblare industriale, in timp ce SMA si HASEL preiau aplicatiile unde greutatea si gabaritul redus sunt critice. De asemenea, exista inca si alte tehnologii in dezvoltare si care cu siguranta ca ne vor uimi atunci cand vor fi dezvaluite in anii care vor urma.
